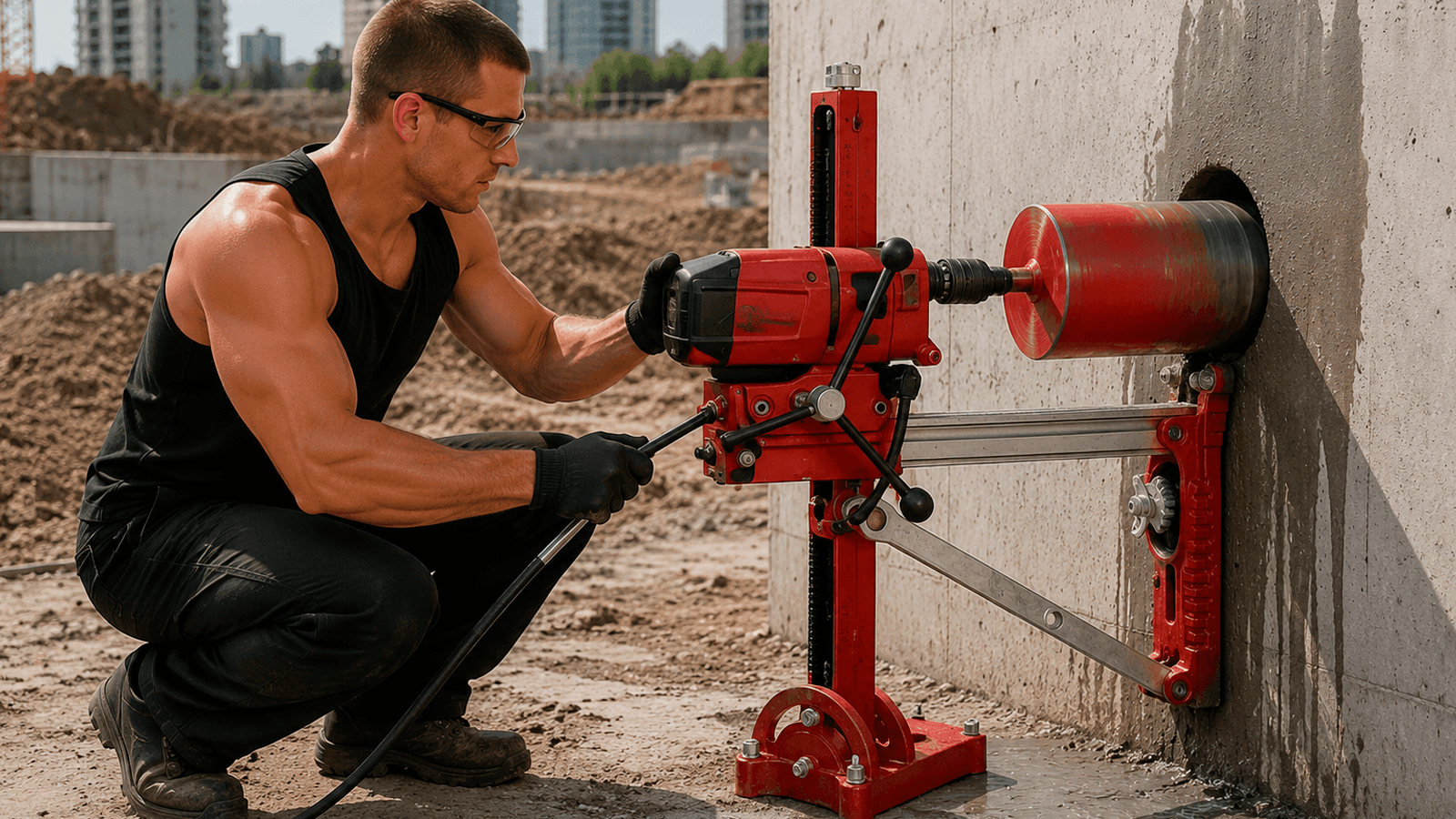

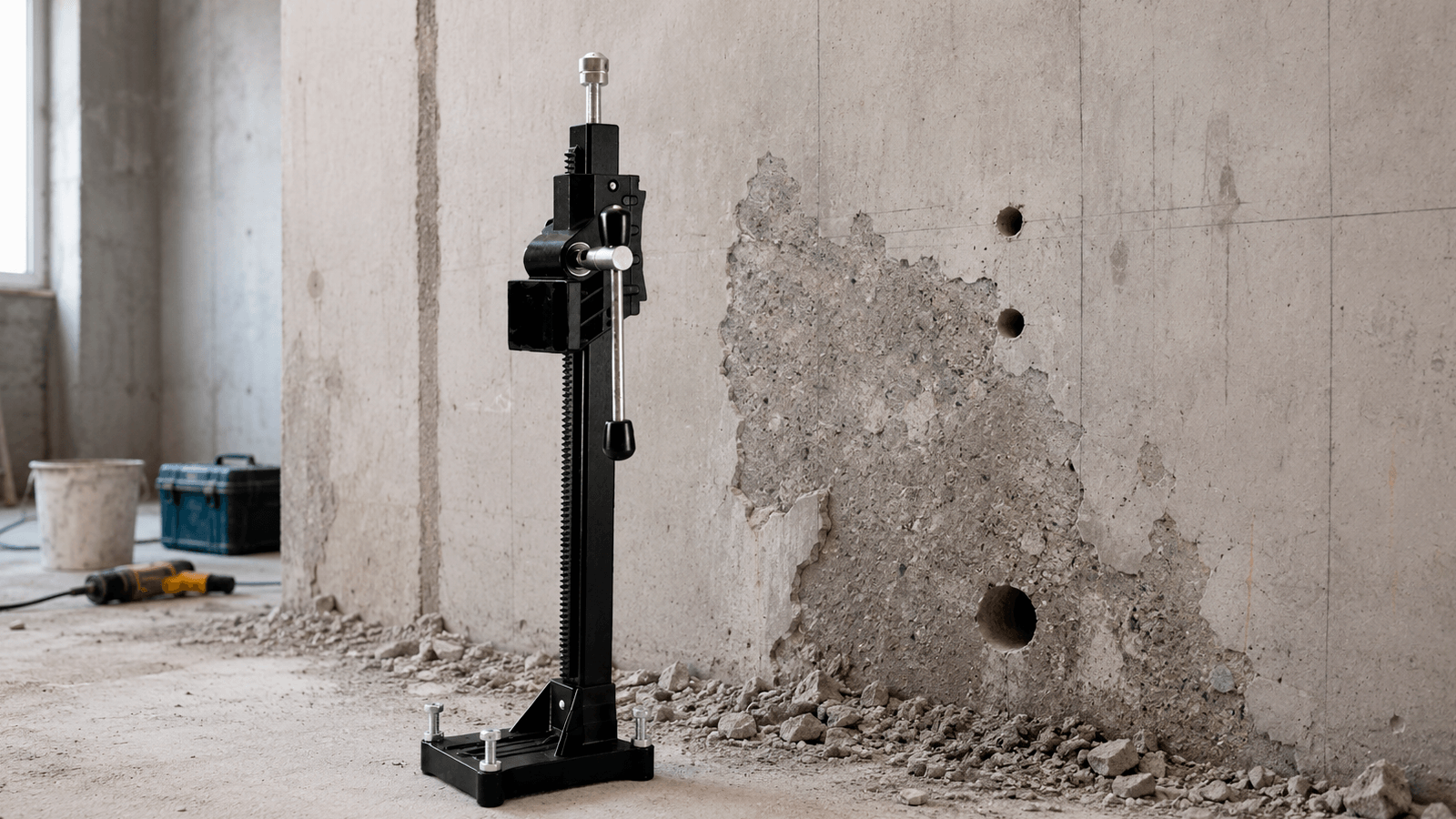

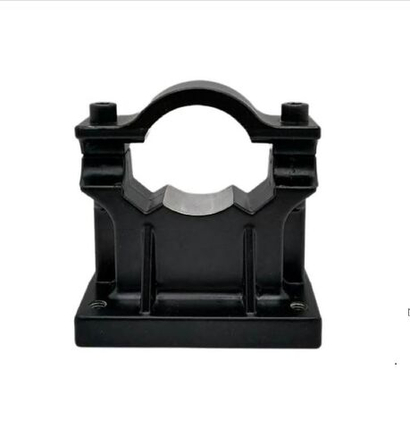

Чтобы правильно и крепко закрепить станину для установки алмазного бурения, нужно выбрать подходящий тип крепления под конкретные условия: анкерные болты для бетона и кирпича, вакуумная подошва для гладких поверхностей, распорная штанга между перекрытиями или универсальный зажимной механизм. Каждый вариант диктуется материалом основания, доступностью коммуникаций и требуемой точностью сверления. В этой статье разберём все способы фиксации, критерии выбора крепёжных элементов и пошаговый алгоритм монтажа. Главное — надёжно обездвижить станину, чтобы алмазная коронка не вибрировала и не уходила в сторону, иначе отверстие получится овальным или с перекосом. Для этих целей применяется станина для дрели алмазного сверления — жёсткая направляющая, которая удерживает сверлильный агрегат строго перпендикулярно поверхности и гасит крутящий момент.
Типы крепления станины
Выбор способа крепления определяется тремя факторами: материалом стены или перекрытия, наличием доступа к обратной стороне (для сквозных отверстий) и весом самой буровой установки. Рассмотрим четыре основных варианта, каждый из которых хорош в своей нише.
Анкерное крепление на бетонные болты
Самый распространённый и надёжный способ для большинства строительных работ. Станина прикручивается к основанию с помощью распорных анкеров или химических анкеров, которые устанавливаются в предварительно просверленные отверстия. Распорные анкеры подходят для полнотелого бетона и кирпича без пустот, они дают мгновенную фиксацию и держат нагрузки до нескольких тонн. Химические анкеры (инъекционные) используются для пустотелых материалов — газобетона, пустотелого кирпича, ракушечника, где распорные не держат. Плюс анкерного способа — максимальная жёсткость и отсутствие люфтов. Минус — остаются отверстия в стене после демонтажа, а также требуется идеально ровная поверхность без сколов.
Вакуумная подошва
Для плитки, стекла, полированного бетона и других гладких непористых поверхностей вакуумное крепление вне конкуренции. Станина оснащается резиновой присоской и вакуумным насосом — ручным или электрическим. Разрежение создаёт силу прижатия до 500–800 кг, чего хватает для большинства коронок диаметром до 150 мм. Преимущества — полное отсутствие следов на поверхности, быстрый монтаж (30 секунд) и возможность крепить станину на уже готовую отделку. Недостатки — бесполезно на штукатурке, дереве, грубом бетоне или при влажной поверхности; также вакуум постепенно теряет герметичность, поэтому требуются постоянный контроль давления и резервное механическое крепление для подстраховки.
Распорная штанга (телескопическая стойка)
Идеальный вариант для сквозных отверстий в перекрытиях или когда нельзя сверлить стены анкерами. Штанга устанавливается между полом и потолком (или двумя противоположными стенами) и распирается за счёт винтового или гидравлического механизма. Станина крепится непосредственно к этой штанге, а не к бурению поверхности. Такой способ часто используют при прокладке коммуникаций в подвалах, тоннелях или на объектах культурного наследия, где повреждать поверхности запрещено. Плюс — абсолютная универсальность (подходит к любым материалам), минус — сложность выравнивания строго по вертикали и ограничение по высоте рабочего пространства.
Универсальные зажимы и струбцины
Для мелких работ или при бурении с края плиты, по углам или на металлических конструкциях применяются зажимные механизмы. Они фиксируют станину за край основания с помощью прижимных винтов. Это мобильное решение, не требующее специального инструмента для монтажа. Однако жёсткость ниже, чем у анкеров, поэтому подходит только для коронок малого диаметра (до 50 мм) и при аккуратном бурении без рывков.
Способы крепления станины
| Критерий | Анкерные болты | Вакуумная подошва | Распорная штанга | Зажимные струбцины |
| Материал основания | Бетон, кирпич, камень | Гладкие поверхности (плитка, стекло, металл) | Любые (пол-потолок, стена-стена) | Край плиты, металлические балки |
| Следы на поверхности | Остаются отверстия | Не оставляет | Не оставляет | Могут оставаться вмятины |
| Максимальный диаметр коронки | До 300 мм | До 150 мм | До 250 мм | До 50–80 мм |
| Время монтажа | 3–5 минут | 30–60 секунд | 5–10 минут | 1–2 минуты |
| Надёжность при вибрации | Высокая | Средняя (требует контроля) | Высокая | Низкая-средняя |
Критерии выбора крепёжных элементов
Чтобы станина держала мёртво, недостаточно просто выбрать тип — нужно правильно подобрать конкретные болты, дюбели или присоски под условия площадки.
- Тип и диаметр анкерных болтов. Для станин под коронки до 100 мм достаточно анкеров М8 или М10 с длиной заделки не менее 60 мм. Для мощных установок (коронки 200+ мм) используйте анкеры М12–М16 с заделкой 80–100 мм. Всегда берите распорные анкеры с конической гайкой (типа Hilti HSA или аналогов) — они обеспечивают расширение по всей глубине и не прокручиваются при вибрации. Химические анкеры требуют точного соблюдения времени полимеризации клеящего состава (обычно 20–60 минут при +20°C), поэтому планируйте монтаж заранее.
- Материал и диаметр вакуумной присоски. Резина должна быть маслобензостойкой и работать в диапазоне температур от –10 до +40°C. Диаметр присоски напрямую влияет на силу прижатия: чем больше площадь, тем выше сцепление. Для коронок 50–80 мм достаточно присоски диаметром 120 мм, для 100–150 мм — уже 180–200 мм. Обязательно проверяйте наличие манометра и клапана сброса давления — это облегчает контроль и демонтаж.
- Направляющие и регулировочные винты. Любая станина должна иметь микрометрическую регулировку положения сверла по горизонтали и вертикали. Убедитесь, что винты регулировки сделаны из нержавеющей стали с мелкой резьбой — они не закисают от воды (при мокром бурении) и обеспечивают точность до 0,5 мм. Также важна длина направляющей рейки — если вы планируете бурить глубокие отверстия, рейка должна быть длиннее коронки с удлинителем минимум на 100 мм.\
Пошаговая инструкция по креплению станины
Монтаж станины — операция, где последовательность критична. Пропустите один шаг — и установка поедет.
- Разметка и проверка перпендикулярности. Отметьте центр будущего отверстия. С помощью строительного уровня или лазерного нивелира проведите вертикальную и горизонтальную оси. Если основание неровное — подложите стальные шайбы или регулировочные пластины под опорные точки станины, чтобы избежать перекоса.
- Сверление отверстий под анкеры (если выбран анкерный способ). Используйте бур нужного диаметра (обычно на 2–4 мм больше номинального диаметра анкера). Глубина сверления должна быть на 10–15 мм больше длины анкера для запаса пыли. Тщательно очистите отверстие от пыли — для этого используйте сжатый воздух или ёршик. Для химических анкеров важно полное удаление пыли и увлажнение стенок отверстия (по инструкции).
- Установка анкеров или фиксация иным способом. Для распорных анкеров вставьте их в отверстия и затяните динамометрическим ключом с требуемым моментом (обычно 10–20 Н·м для М8, 30–40 Н·м для М12). Не перетягивайте — можно сломать бетон. Для вакуумной подошвы — тщательно очистите поверхность от жира и пыли, смочите резину водой для улучшения герметичности, включите насос и проверьте давление (должно быть не ниже –0,6 бар). Для распорной штанги — выставьте её с небольшим натягом, затем дотяните винтовым механизмом до упора, чтобы станина перестала смещаться от руки.
- Крепление станины к основанию. Установите станину на зафиксированные анкеры или присоски, совместите монтажные отверстия с анкерами и закрутите гайки крест-накрест, равномерно их затягивая. Для вакуумных моделей просто опустите станину на подошву и зафиксируйте зажимные рычаги. Проверьте ещё раз уровень — если есть отклонение, ослабьте крепление и выставьте заново.
- Проверка надёжности перед бурением. Закрепите коронку в шпинделе и опустите её до касания с поверхностью. Приложите усилие в 10–15 кг в стороны — станина не должна сдвигаться с места. Включите бурение на холостом ходу (без нажатия) — вибрация должна быть минимальной. Только после всех проверок начинайте сверление с подачей воды.
Практические нюансы и типичные ошибки
Даже при правильном выборе крепежа есть несколько подводных камней, которые превращают идеальное отверстие в брак.
Контроль давления в вакуумной системе. Резина со временем теряет эластичность, а на пористом бетоне вакуум вообще не держит. Поэтому всегда держите под рукой механический резерв — например, дополнительные зажимные струбцины, если давление упало. Некоторые профессиональные станины оснащены датчиками падения вакуума, которые блокируют запуск мотора, — это оптимальный вариант безопасности.
Использование проставок и переходников. Если ваша станина не совпадает по посадочным размерам с анкерами, используйте переходные пластины. Никогда не пытайтесь притянуть станину через отверстия большего диаметра без шайб — это приведёт к смятию металла и люфту. Всегда применяйте пружинные шайбы для защиты от самооткручивания при вибрации.
Обязательный список того, что нужно проверить перед каждым сверлением:
- Затяжку всех крепёжных болтов и гаек (динамометрическим ключом).
- Отсутствие зазоров между станиной и основанием — при необходимости подкладывайте регулировочные прокладки.
- Правильность установки направляющих — они должны двигаться плавно, без заеданий.
- Наличие защитного ограждения и отвода воды (если бурение мокрое).
- Герметичность всех соединений, особенно шлангов подачи воды.
Правильное крепление станины для алмазного бурения — это не просто техническая формальность, а залог точности, безопасности и ресурса инструмента. Исходите из материала основания: для бетона берите анкеры, для плитки и стекла — вакуум, для перекрытий между этажами — распорные штанги, для мелких работ — зажимы. Не экономьте на качестве крепежа — дешёвые анкеры из мягкой стали быстро срывают резьбу, а китайские присоски теряют давление через 10 минут работы. Всегда выполняйте проверку перед бурением: уровень, затяжку, герметичность. Если сомневаетесь — сделайте пробное сверление без коронки, чтобы убедиться в жёсткости системы. И помните: даже самая дорогая станина становится бесполезной, если её плохо закрепили.
