Виды электромонтажных коробок

Электромонтажные работы невозможно представить без использования коробок с кабельными вводами. Эти изделия обеспечивают безопасное соединение и защиту проводов от пыли, влаги и механических повреждений. Они применяются как в бытовых условиях, так и на промышленных объектах, где требуется надежная коммутация кабельных линий. В статье разберем, какие виды ответвительных коробок существуют, их технические характеристики и как правильно выбрать коробку для конкретных задач.

Назначение и функции ответвительных коробок

Ответвительные коробки выполняют несколько ключевых задач:

• Защита соединений от внешних воздействий — пыли, влаги, механических повреждений.
• Организация эстетичного монтажа — скрывают места соединения проводов, придавая электропроводке аккуратный вид.
• Обеспечение безопасности — предотвращают короткие замыкания и возгорания за счет изоляции контактов.
• Удобство обслуживания — позволяют быстро получить доступ к соединениям для ремонта или модернизации сети.

Важно: Согласно Правилам устройства электроустановок (ПУЭ), все места соединения проводов должны быть защищены и доступны для осмотра. Именно для этого и предназначены ответвительные коробки.

Классификация ответвительных коробок

По материалу изготовления

Ответвительные коробки изготавливаются из различных материалов, что определяет их область применения:

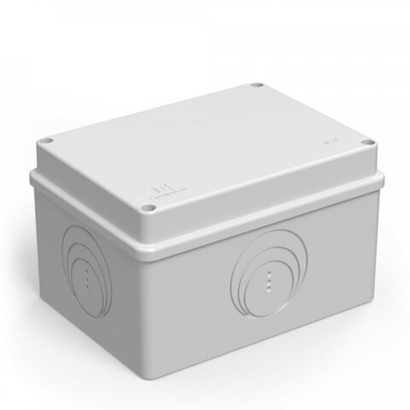

• Пластиковые коробки — легкие, устойчивые к коррозии, подходят для бытового использования. Чаще всего изготавливаются из ПВХ или полипропилена. Они удобны в монтаже, не требуют дополнительной обработки и подходят для большинства внутренних работ.
• Металлические коробки — прочные, огнестойкие, применяются в промышленности, на улице или в помещениях с повышенной пожарной опасностью (например, в деревянных домах). Металлические коробки обеспечивают дополнительную защиту от механических повреждений и воздействия высоких температур.

По способу монтажа

Способ монтажа коробки зависит от типа проводки и условий эксплуатации:

• Накладные коробки устанавливаются на поверхность стены и подходят для открытой проводки. Они просты в монтаже и обеспечивают быстрый доступ к соединениям. Часто используются в помещениях, где скрытая проводка невозможна или нецелесообразна.
• Встраиваемые коробки монтируются в стену и используются для скрытой проводки. Они обеспечивают более эстетичный вид, так как полностью скрыты в стене. Такие коробки требуют предварительной подготовки места установки, но позволяют сохранить интерьер помещения.

По степени защиты (IP)

Степень защиты коробки обозначается кодом IPXX, где первая цифра указывает на защиту от пыли, а вторая — от влаги.

• IP44 — защита от брызг и пыли, подходит для внутренних помещений с нормальной влажностью.
• IP55 — защита от струй воды, используется на улице или в сырых помещениях, например, в ванных комнатах или подвалах.
• IP65 — полная пыле- и влагозащита, применяется в агрессивных средах, таких как промышленные предприятия или морские регионы.

Совет: Для улицы или влажных помещений выбирайте коробки с IP55 и выше. Для дома достаточно IP44.

По назначению

Ответвительные коробки различаются по назначению в зависимости от области применения:

• Бытовые коробки используются для монтажа электропроводки в жилых помещениях. Они обычно имеют стандартные размеры и подходят для скрытой или открытой проводки.

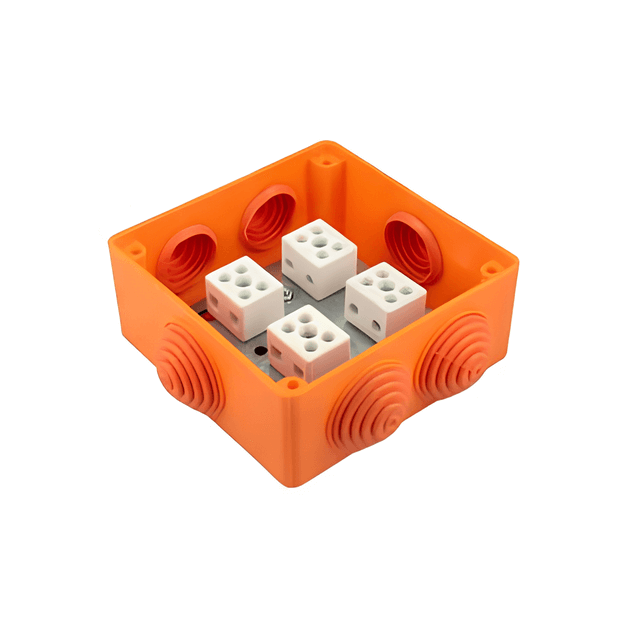

• Промышленные коробки усилены и предназначены для коммутации кабельных магистралей. Они обладают повышенной прочностью и степенью защиты, что позволяет использовать их в условиях высоких нагрузок и агрессивных сред.

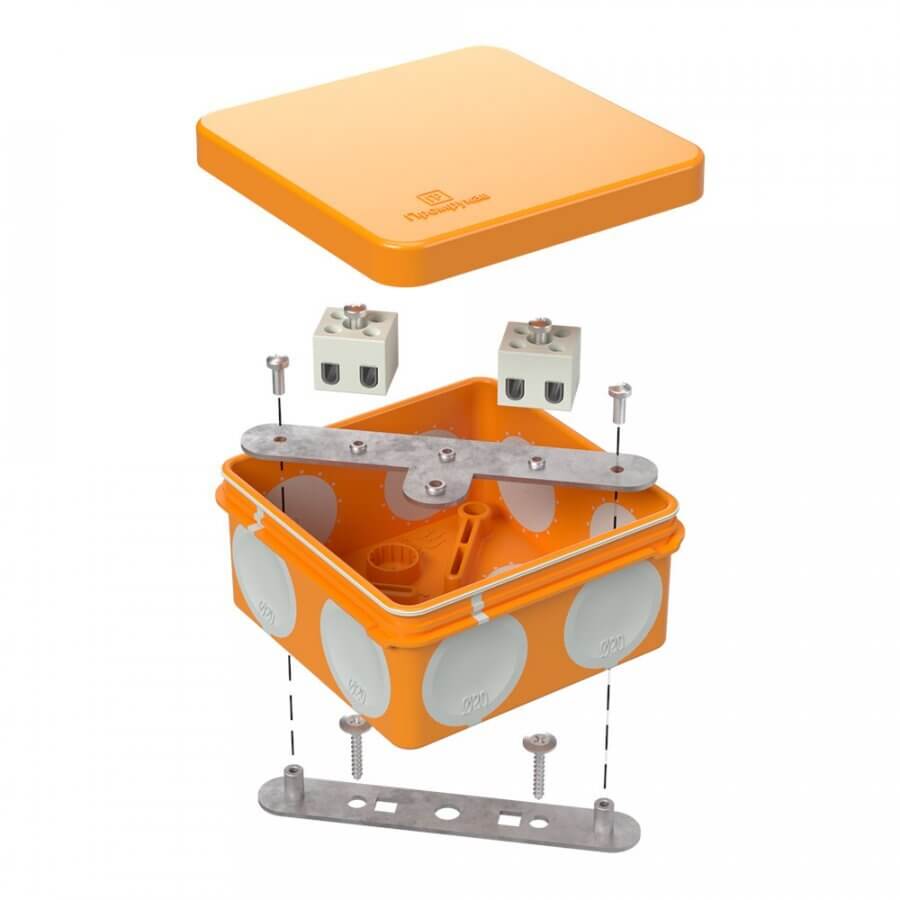

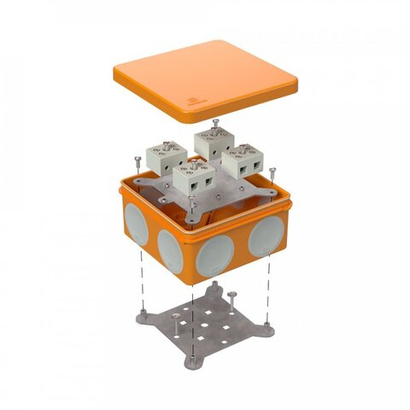

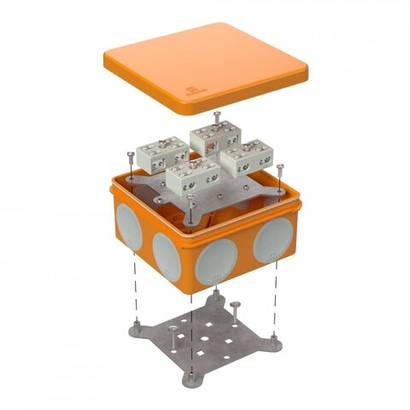

• Специальные коробки включают в себя взрывозащищенные, огнестойкие и коробки для слаботочных сетей. Они применяются в специфических условиях, где требуется дополнительная защита от возгорания, взрыва или других опасных факторов.

Как выбрать ответвительную коробку?

1. Определите тип проводки — открытая или скрытая. Это поможет выбрать между накладными и встраиваемыми коробками.
2. Учтите условия эксплуатации — влажность, температура, наличие агрессивных сред. Это определит необходимую степень защиты IP.
3. Проверьте количество и диаметр кабельных вводов — они должны соответствовать сечению проводов, которые будут подключаться.
4. Обратите внимание на степень защиты — чем выше IP, тем надежнее коробка в сложных условиях.
5. Выберите материал — пластик для дома, металл для промышленности или улицы.

Частые ошибки при монтаже

При установке ответвительных коробок часто допускаются ошибки, которые могут привести к проблемам в эксплуатации.

• Неправильный выбор размера — коробка слишком мала для количества проводов, что затрудняет монтаж и может привести к перегреву.
• Нарушение герметичности — плохо закрытая крышка снижает степень защиты, что особенно критично для уличных коробок.
• Игнорирование норм ПУЭ — отсутствие доступа к коробке для осмотра или ремонта может привести к серьезным последствиям.

Выбор правильной ответвительной коробки — это не только вопрос удобства монтажа, но и гарантия безопасности всей электрической сети. Грамотно подобранная коробка защитит соединения от внешних воздействий, обеспечит легкий доступ для обслуживания и продлит срок службы проводки. Не забывайте учитывать условия эксплуатации, степень защиты и материал изготовления, чтобы ваша электропроводка была надежной и долговечной.
