Руководство по эксплуатации газового монтажного пистолета GSR40A

Дата публикации: 12.05.2023 | Автор: Денис Филин | (1 отз.)

Скачать инструкцию в PDF - по ссылке.

Технические характеристики

Монтажный пистолет



Масса

3,2кг

Размеры

453х110х387мм

Производительность

1-2 цикла в секунду, до 1200 в час, до 5000 в день

Гвозди

В кассете, D2,6~3,0мм, длиной 15~40мм

Вместительность магазина

30 гвоздей

Газовый баллон

165мм, 1000-1200 циклов

Диапазон рабочих температур

5`~40`C

Зарядное устройство



Входное напряжение

110~240В, 50~60Гц, 0,32А

Время заряда

2,5ч

Напряжение заряда

7,2В

Сила тока заряда

0,7А

Масса зарядного устройства

0,15кг

Комплектация

Комплектация нейлера GSR40A

Газовый монтажный пистолет GSR40A

1

Направитель (ствол)

2

Ключ-шестигранник

3

Ключ для поршня

1

Защитные очки

1

Руководство по эксплуатации

1

Аккумулятор 7,2В

2

Зарядное устройство

1

Инструкция по безопасности

  • Не пользуйтесь инструментом, пока вы не прочтете и не поймете все меры безопасности и инструкции по эксплуатации. Отказ в следовании мерам безопасности и инструкциям может привести к травмам.
  • Никогда не прижимайте монтажный пистолет к руке или другой части тела.
  • При установке крепежных элементов категорически запрещается прижимать рукой или другой частью тела направитель крепежа
  • Не направляйте инструмент на себя или другого человека.
  • Запрещается повторное забивание крепежного элемента. Это может привести к поломке или травме.
  • Не допускается забивание крепежных элементов в слишком твердые (например, приваренная сталь) , мягкие (дерево, гипсокартон) или хрупкие (керамика, стекло, чугун) основания.
  • Обязательно используйте защитные очки.
  • Используйте инструмент только в хорошо проветриваемом помещении.
  • Газовый монтажный пистолет производит горячие продукты сгорания, которые могут воспламенять легковоспламеняющиеся предметы. Не используйте инструмент в пожароопасной среде или рядом с огнеопасными предметами (легковоспламеняющиеся химические, клейкие вещества, бензин, растворители).
  • Не держите палец на курке во время переноски инструмента, это может привести к случайному выстрелу.
  • Не используйте инструмент при температуре выше 40℃.
  • Не используйте инструмент во влажной среде или под дождем.
  • Не заряжайте инструмент с нажатым курком или прижимным механизмом. Случайный выстрел из инструмента может нанести травму.
  • Храните инструмент в безопасном сухом месте, предварительно вынув газовый баллон, аккумулятор и крепеж. Храните инструмент, газовый баллон, аккумулятор и зарядное устройство в недоступном для детей месте.
  • Не курите и не приближайтесь к горящим предметам во время использования или установке газового баллона.
  • Не удаляйте и не блокируйте прижимной механизм. Не используйте инструмент, если прижимной механизм неисправен.
  • Не монтируйте крепеж в поверхности со скрытыми источниками опасности. Всегда проверяйте рабочее пространство на наличие проводов, газовых и водных труб, канализационных стоков и проч.

Принцип действия

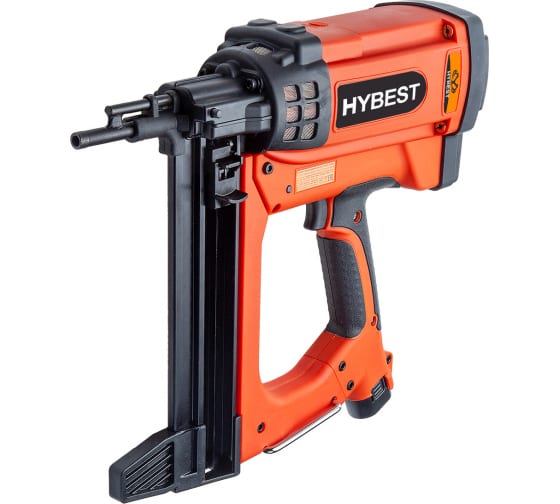

Нейлер GSR40A

При нажатии направителя крепежа порция газа подается через  клапан-дозатор газового баллона, при помощи вентилятора смешивается с воздухом  и поступает в камеру сгорания.

Нажатие на курок приводит к зажиганию свечи и воспламенению газовоздушной смеси, высвобождаемая энергия воздействует на поршень пистолета, этой силы достаточно для забивания крепежного элемента - гвоздя в основание. После сгорания смеси в камере сгорания образуется вакуум, приводящий к возврату поршня в исходное состояние, и цикл повторяется.

Аккумулятор и зарядное устройство

Первый шаг в подготовке нового инструмента к использованию - это полная зарядка его аккумулятора. Новые аккумуляторы продаются в разряженном виде, и должны быть заряжены перед использованием. Время зарядки должно быть не менее 1,5 часов.

Зарядное устройство

  • Будьте осторожны! Есть опасность получения травмы,  удара током, а также пожара.
  • Зарядное устройство заряжает только 7.2V литиевые аккумуляторы.
  • Зарядка иных батарей данным устройством может вызвать взрыв, травмы, а также повредить сам инструмент.

Аккумуляторы

  • Аккумуляторы можно заряжать при температуре от 5 ℃ до 45 ℃.
  • Не пользуйтесь зарядным устройством, если напряжение выше указанного на адаптере.
  • Не прокалывайте и не сжигайте аккумулятор.
  • Не подносите к клеммам аккумулятора металлические предметы. Не допускайте короткого замыкания.
  • Храните аккумулятор в недоступном для детей месте.
  • Храните аккумуляторы в хорошо проветриваемом помещении.
  • Не погружайте аккумулятор в воду и не подвергайте воздействию влажной среды.
  • Инструкция по использованию аккумулятора и зарядного устройства.
  • Вставьте вилку аккумулятора в розетку. Питание начнет подаваться, загорится зеленая лампа. Обратите внимание: если зеленая лампа не загорается, выньте вилку из розетки и проверьте, правильно ли вставлено зарядное устройство.
  • Вставьте аккумулятор в зарядное устройство. Убедитесь, что полярность не нарушена. Начнется зарядка, загорится красная лампа.
  • Две лампы будут гореть, когда аккумулятор полностью зарядится.
  • Отключите зарядное устройство от розетки и удалите аккумулятор из устройства.
  • Чрезмерное использование, такое как перезарядка, полный разряд устройства, а также высокие температуры сокращают жизненный цикл аккумулятора.
  • Чтобы не навредить емкости аккумулятора, его нужно заряжать и разряжать раз в три месяца, срок эксплуатации аккумулятора составляет 1 год.
  • Храните батарею при температуре от - 4 ˚C до 35 ˚C.

Установка газового баллона

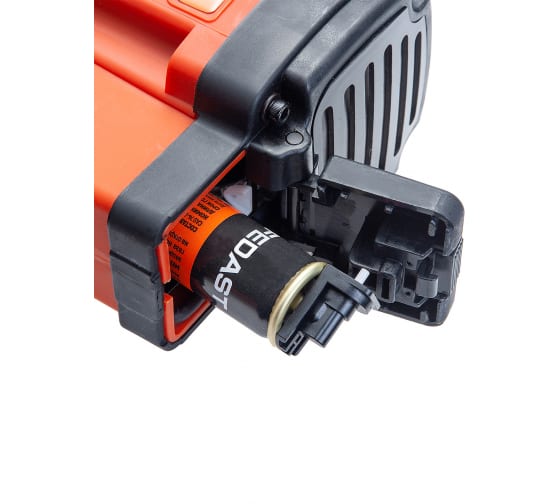

Установка газового баллона GSR40A

  1. Отделите клапан и крышку от газового баллона.
  2. Поднесите клапан к газовому баллону и надавите на переднюю часть до щелчка.
  3. Надавите до щелчка на заднюю часть клапана и убедитесь что он установлен и не травит.
  4. Проверьте клапан перед использованием: надавите на носик клапана 2 или 3 раза и убедитесь что он подает газ. Если газа нет, замените баллон или клапан.
  5. Нажмите на затвор крышки и потяните на себя, чтобы oткрыть крышку камеры газового баллона.
  6. Правильно вставьте газовый баллон, убедившись что носик клапана попал в специальный разъем.
  7. Закройте и заблокируйте крышку камеры топливного элемента.

Установка аккумулятора

  1. Вставьте аккумулятор до фиксации.
  2. Для удаления аккумулятора  нажмите на кнопку-замок и вытащите его из инструмента.
  3. Внимание: если клеммы аккумулятора подверглись коррозии, очистите их наждачной бумагой, иначе это вызовет ухудшение электрического контакта.

Индикатор и цветовые обозначения

  • Индикатор горит синим - нормальная работа.
  • По очереди синий и красный: максимально возможная рабочая температура.
  • Красный мигает: из-за перегрева необходимо остановить работу.
  • Красный: низкий уровень заряда аккумулятора.
  • Красный: инструмент нуждается в ремонте.
  • Индикатор горит желтым – загрязнение камеры сгорания или повреждение провода свечи зажигания

Зарядка магазина гвоздями

  1. Вставьте ленты (не более 3) с гвоздями до упора в магазин. Инструмент имеет блокировку холостых выстрелов: когда в магазине остается 2-3 гвоздя, инструмент не может быть активирован до загрузки новых гвоздей.
  2. Продвиньте кассеты к направителю
  3. Оттяните каретку подачи гвоздей до нижнего упора, затем отпустите. Каретка должна поджать крайнюю кассету.
  4. Необходимо использовать кассеты из 4 и более гвоздей
  5. При зарядке магазина  категорически запрещается прижимать направитель крепежа или нажимать на курок; не направляйте инструмент на себя или другого человека.
  6. Для извлечения гвоздей из магазина оттяните каретку в сторону нижнего упора, затем протяните каретку к направителю поверх гвоздей. Гвозди могут быть свободно извлечены.

Забивание гвоздей

  • Газовый монтажный пистолет имеет прижимной механизм активации, защищающий от случайного выстрела, и безопасен при правильной эксплуатации.
  • Для активации инструмента прижмите его направитель к месту крепления до момента включения вентилятора, нажмите на курок для выполнения выстрела, отпустите курок и отведите направитель от поверхности. Повторите эту последовательность для следующего цикла.
  • НЕ ДОПУСКАЕТСЯ МОНТАЖ В ТОНКИЕ МАТЕРИАЛЫ ИЛИ БЛИЗКО ОТ КРАЯ ПОВЕРХНОСТИ ОСНОВАНИЯ.
  • Гвоздь может пройти насквозь и нанести травмы людям, находящимся на другой стороне.
  • ИНСТРУМЕНТ ПРИ МОНТАЖЕ ДОЛЖЕН НАХОДИТЬСЯ ПЕРПЕНДИКУЛЯРНО ОСНОВАНИЮ.
  • В противном случае гвоздь может загнуться или отрикошетить от основания, что чревато травмами.
  • При монтаже к бетонному основанию, обращайте внимание на место установки крепежа. Если вы видите явные изъяны в бетоне или гранитныи наполнитель, выберите другое место.
  • Не  производите забивку гвоздей ближе 60мм друг к другу - это может образовать скол и поранить вылетевшим осколком.
  • Производите монтаж  в бетону на расстоянии 50 мм и более от края.
  • Подбирайте правильную длину гвоздя для каждого типа работ.
  • Выбор слишком длинного гвоздя грозит недобиванием или загибанием гвоздя в материале.

Уход за инструментом

Чистка воздушного фильтра

Нажмите на адаптер, чтобы открыть крышку фильтра, затем достаньте фильтр. Очищайте и мойте водой с мылом фильтр от пыли каждые два дня.

Чистка магазина и каретки - Производится по необходимости

Чистка прижимного механизма - Производится по необходимости

Чистка камеры сгорания

Инструмент необходимо регулярно чистить от нагара в камере сгорания, пыли и прочих загрязнении. Периодичность профилактической чистки зависит от количества производимых установок гвоздей, от степени загрязнения рабочего пространства и от влажности воздуха в месте использования инструмента.





Интервалы чистки камеры сгорания





Степень загрязнения рабочего пространства

Очень грязно

Грязно

Умеренно

Чисто

Количество циклов (забитых гвоздей) в неделю

1000

1 неделя

2 недели

1 месяц

2 месяца

2000

1 неделя

2 недели

1 месяц

1,5 месяца

4000

1 неделя

2 недели

3 недели

3 недели

6000

1 неделя

1 неделя

2 недели

2 недели

8000

1 неделя

1 неделя

2 недели

2 недели

В любом случае, чистку необходимо производить, если инструмент начинает работать нестабильно (выстрел производится через 2-3 нажатия), или если вы наблюдаете сильное визуальное загрязнение как внешних, так и внутренних деталей.

Возможные проблемы при работе инструментом

Проблема

Возможная причина

Решение

Недостаточная глубина забивания гвоздей

Слишком длинный гвоздь

Использование более коротких гвоздей

Клапан-дозатор загрязнён

Замена клапана, чистка инструмента

Крышка выпускного клапана загрязнена

Чистка инструмента

Слишком твердое основание

Используйте пороховой монтажный пистолет

Загрязнение камеры сгорания или поршневых колец

Чистка инструмента

Разъемы поршневых колец направлены не в противоположные стороны

Установить поршневые кольца разъемами в противоположные стороны

Неверно подобрана длина направителя

Замена направителя  на размер «S»

Чрезмерная глубина забивания гвоздей

Слишком короткий гвоздь

Использование более длинных гвоздей

Неверно подобрана длина направителя

Замена направителя  на размер «L»

Гвозди ломаются

Слишком длинный гвоздь

Использование более коротких гвоздей

Слишком твердое основание

Используйте пороховой монтажный пистолет

Гвозди забиваются не перпендикулярно основанию

Осуществляйте монтаж под прямым углом к основанию

Гвозди гнутся

Слишком длинный гвоздь

Использование более коротких гвоздей

Гвозди забиваются не перпендикулярно основанию

Осуществляйте монтаж под прямым углом к основанию

Гвозди не закрепляются в стальном основании

Слишком тонкое основание

Выбрать другой способ монтажа

Газового баллона не хватает на 1000 циклов

Повышенный расход газа из-за частого прижима без забивания

Избегать частого прижима без забивания

Инструмент работает, но гвоздь не подается

Гвоздь застрял в направителе крепежа

Прочистить направитель крепежа

Гвозди плохого качества

Использование качественных гвоздей

Засор в магазине

Прочистить и смазать магазин

Сломана пружина магазина

Замена пружины магазина

Поршень не возвращается в исходное положение

Продавить поршень до исходного положения шестигранным ключом.

Провести чистку инструмента.

Нестабильная подача гвоздей

Гвозди плохого качества

Использование качественных гвоздей

Ослабла пружина магазина

Замена пружины магазина

Загрязнена или повреждена каретка магазина

Чистка или замена каретки

Поршень периодически не возвращается в исходное положение

Чистка инструмента

Слишком низкая температура

Поршень поврежден

Замена поршня

Застревание гвоздя в направителе

Гвозди плохого качества

Использование качественных гвоздей

Поршень поврежден

Замена поршня

Загрязнена или повреждена каретка магазина

Чистка или замена каретки

Заедание прижимного механизма

Поврежден прижимной механизм

Замените прижимнои. механизм

Прижимнои механизм загрязнен

Чистка инструмента

Вентилятор работает, горит синий индикатор, но инструмент не работает или работает нестабильно.

Поршень не всегда возвращается в исходное положение

Проверить курок

Слишком низкая температура

Закончился газ в баллоне

Заменить баллон

Неправильно установлен газовый баллон

Проверить правильность установки баллона

Свеча зажигания неисправна

Чистка свечи зажигания

Обратиться в сервисный центр

Воздушныи фильтр загрязнен

Чистка фильтра

Крышка выпускного клапана закрыта или загрязнена

Не допускать перекрытия клапанной крышки рукой

Чистка инструмента

Повреждение О-образного уплотнительного кольца (19)

Замена О-образного уплотнительного кольца (19)

Вентилятор не работает при прижатом стволе, горит синий индикатор

Отсутствуют гвозди (или меньше 4)

В магазине должно быть больше 3-х гвоздей

Двигатель сломан либо отсутствует контакт

Обратиться в сервисный центр

Аккумулятор не заряжается

Температура аккумулятора за границами                     0°C ~ 40°C.

Подождите пока температура батареи вернется к нормальной



Аккумулятор неправильно установлен.

Поправьте аккумулятор в зарядном устройстве

Напряжение в сети слишком низкое либо скачки

Подключите зарядное устройство к сети со стабильным напряжением

Аккумулятор испорчен

Обратиться в сервисный центр

Изменение цвета индикатора с синего на синий/красный цвет  попеременно каждые

20 секунд.

Максимально возможная рабочая температура

Дождаться охлаждения инструмента до рабочей температуры

Изменение цвета индикатора с синего на красный цвет  попеременно каждые 20 секунд.

Это повторяется после замены аккумулятора.

Инструмент перегрелся

Дождаться охлаждения инструмента до рабочей температуры

Обратиться в сервисный центр

Индикатор горит красным

Слабый заряд аккумулятора

Зарядить аккумулятор

Температурный сенсор поврежден или имеет плохой контакт проводов

Обратиться в сервисный центр

Индикатор горит желтым

Загрязнение камеры сгорания или

Чистка камеры сгорания

Повреждение провода питания свечи зажигания

Замена провода питания или свечи зажигания

При нажатии курка происходит больше одного выстрела

Провод заземления ослаблен или оборван

Обратиться в сервисный центр

Комментарии

Виктор
Подробно описаны особенности этого инструмента, его технические характеристики и применение. Статья содержит понятные и четкие инструкции по установке и подключению пистолета GSR40A, а также по его безопасной эксплуатации. Важно отметить, что автор подчеркивает значимость соблюдения всех правил безопасности при работе с этим инструментом. В целом, статья является полезным руководством для всех, кто использует или планирует использовать газовой монтажный пистолет GSR40A.

Другие статьи

Какой пневматический степлер лучше?
Сегодня выбор строительного инструмента разнообразен, но среди профессионалов всё чаще лидирующие позиции занимают пневматические степлеры. Этот инструмент стал незаменимым помощником...
20.11.2024
Типы скоб для пневматического степлера
Пневматический степлер – это инструмент, широко применяемый в строительстве, мебельном производстве и отделочных работах. Основной расходный материал для него –...
20.11.2024
Как правильно класть паркет?
Паркет — это один из самых эстетичных и долговечных видов напольного покрытия, который при правильной укладке может служить десятилетиями. Чтобы...
16.10.2024
Какой скобозабивной пистолет лучший?
Пистолет для скоб — это незаменимый инструмент для тех, кто работает с деревом, тканями, кожей и другими материалами, требующими аккуратного...
16.10.2024
Виды скоб для мебельного степлера
Пистолет для скоб, известный как мебельный или строительный степлер, представляет собой один из наиболее удобных и востребованных инструментов для крепления...
16.09.2024
Применение пневматических нейлеров
Пневматические нейлеры, или пневматические монтажные пистолеты, являются незаменимым инструментом при выполнении различных строительных и отделочных работ. Они значительно упрощают процесс...
16.09.2024
Монтаж мягкой черепицы своими руками кровельным пистолетом
Мягкая черепица – один из востребованных кровельных материалов. Своей популярностью он обязан разнообразию цветов и форм, демократичной стоимостью, долгим сроком...
18.07.2024
Что лучше: реечный или барабанный нейлер?
Выбор между реечным и барабанным нейлером зависит от множества факторов, включая тип работы и объем задач. Оба инструмента имеют свои...
18.07.2024
Выбор пневмостеплера для мебели из ротанга
Работа с таким популярным сейчас материалом как ротанг требует не только особого подхода, но и специфического инструмента. Пневмостеплер – незаменимый...
18.07.2024
Как штробить стену перфоратором?
Штробление стен под проводку – важный этап ремонта или строительства, который требует правильного подхода и соблюдения техники безопасности. В этой...
15.07.2024
Обратный звонок
Запрос успешно отправлен!
Имя *
Телефон *
Предзаказ
Предзаказ успешно отправлен!
Имя *
Телефон *
Добавить в корзину
Название товара
100 ₽
1 шт.
Перейти в корзину
Заказ в один клик

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
